01.硅波导偏振效应的物理机制
要理解偏振管理的必要性，首先需要掌握硅波导产生偏振相关效应的根本原因。当光波被限制在硅波导内传播时，不同偏振状态的光会经历不同的有效折射率，这种现象被称为双折射效应。双折射的产生机制可以分为两大类：几何结构引起的双折射和制造过程中应力诱导的双折射。
图1：硅基光电子偏振管理器件及其应用的整体概览，展示了偏振控制系统中各个器件的相互关系和应用场景
几何双折射源于波导横截面的不对称性。在硅-绝缘体上硅波导结构中，横向电场（TE）模式的电场主要沿着芯片表面方向，而横向磁场（TM）模式的电场主要垂直于芯片表面。由于波导的矩形横截面，这两种模式在水平和垂直方向上的限制程度不同，导致有效折射率存在差异。在亚微米尺寸的硅波导中，这种效应尤其明显，因为光场会显著延伸到包层区域，而在这些界面处折射率会发生急剧变化。
应力诱导双折射增加了系统复杂性。在芯片制造过程中，不同材料层之间的热膨胀系数差异、薄膜沉积过程中的内在应力，以及刻蚀工艺产生的机械应力，都会改变硅材料的局部折射率分布。这些应力效应不仅影响材料界面，还会渗透到整个波导横截面，根据应力的大小和方向，可能会增强或部分抵消几何双折射效应。

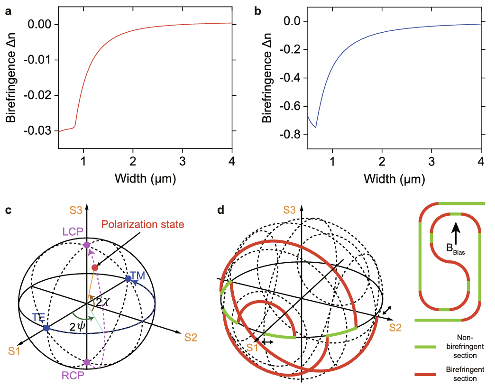

图2：偏振管理的基础物理概念，包括(a)3微米SOI平台的几何双折射特性，(b)亚微米SOI波导的双折射行为，(c)偏振状态在庞加莱球上的表示方法，(d)硅波导中法拉第旋转的庞加莱球表示
通过分析这些双折射效应，我们可以理解为什么TE和TM模式会以不同的速度传播。当这两种模式在波导中传播相同距离时，会积累不同的相位，这种相位差就是实现偏振操控的基础。在设计偏振管理器件时，工程师需要精确计算和控制这些相位关系，以实现所需的功能。
02.片上偏振分束器的设计原理与实现
偏振分束器在偏振管理系统中扮演基础角色，其功能是将包含两种偏振分量的光束分离为独立的TE和TM模式输出。现代硅基光电子技术中，偏振分束器的实现方法多样，每种方法都有其独特的设计考虑和性能特点。
多模干涉器（MMI）基偏振分束器利用多模波导的自成像特性来实现偏振分离。当光进入多模波导时，会激发多个高阶模式，这些模式在传播过程中会发生周期性的干涉和重建。关键在于TE和TM偏振的自成像周期不同，通过精确设计MMI的长度，可以使两种偏振在不同的输出端口处达到最佳聚焦状态。对称MMI结构具有良好的制造容差和温度稳定性，而级联MMI设计则可以通过多级处理显著提高消光比。

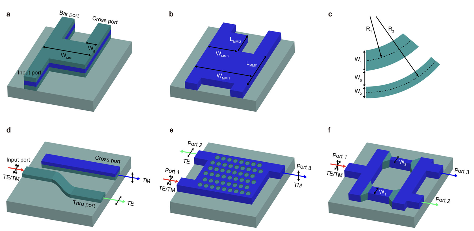

图3：多种片上偏振分束器的结构设计，展示了(a)对称MMI型偏振分束器，(b)级联MMI型偏振分束器，(c)弯曲定向耦合器设计，(d)定向耦合器型偏振分束器，(e)光子晶体型偏振分束器，(f)基于马赫-曾德干涉仪的偏振分离器
定向耦合器型偏振分束器采用了完全不同的工作原理。两个相邻的波导在一定长度内紧密靠近，形成耦合区域。通过设计不同宽度的波导，可以使TM模式满足相位匹配条件而发生耦合传输，而TE模式由于相位失配保持在原波导中直通传输。这种设计的优势在于器件长度相对较短，但对制造精度要求较高，特别是波导间距和宽度的控制需要达到纳米级精度。
光子晶体偏振分束器代表了一种更加精细的方法。通过在波导中引入周期性的折射率调制，可以创建光子带隙结构。对于特定的偏振方向，某些频率的光无法在结构中传播，会被反射回来，而另一种偏振则可以透射通过。这种方法可以实现非常高的偏振选择性，但设计和制造的复杂性也相应增加。
马赫-曾德干涉仪型偏振分束器利用干涉原理实现偏振分离。输入光首先被分成两路，在干涉仪的一臂中引入偏振相关的相位调制，然后两路光重新合并。通过精确控制相位关系，可以使不同偏振的光在不同输出端口产生建设性干涉，从而实现偏振分离。这种方法的灵活性较高，可以通过调节相位调制量来优化性能。
03.偏振旋转器的模式转换机制
除了分离不同偏振之外，许多应用场景还需要在TE和TM模式之间进行转换。偏振旋转器通过两种主要机制实现这种功能：模式演化和模式耦合。理解这两种机制的工作原理，对于设计高效的偏振旋转器至关重要。
模式演化型偏振旋转器的基本思想是通过渐变的几何结构引导光模式从一种偏振状态平滑过渡到另一种偏振状态。最典型的实现方式是绝热锥形结构，通过沿传播方向缓慢改变波导的横截面形状，使得原本支持TE模式的结构逐渐演变为支持TM模式的结构。在这个过程中，如果几何变化足够缓慢（满足绝热条件），光模式会跟随结构的变化而连续演化，最终实现完全的偏振转换。

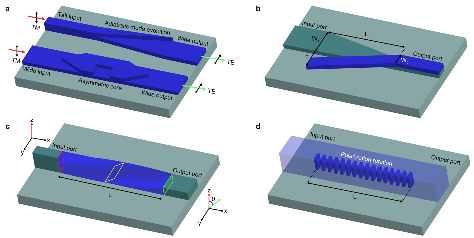

图4：片上偏振旋转器的各种实现方案，包括(a)模式演化和模式耦合型旋转器的基本结构对比，(b)基于模式演化的偏振耦合器设计，(c)基于绝热模式转换的螺旋波导结构，(d)采用亚波长光栅结构的偏振旋转器
扭转波导是模式演化方法的一个精巧实例。在这种设计中，波导核心沿着传播方向发生物理旋转，就像螺旋一样。当线偏振光进入这样的波导时，偏振方向会跟随波导核心的旋转而旋转，从而实现偏振状态的连续调节。这种方法可以实现任意角度的偏振旋转，但制造工艺相对复杂。
模式耦合型偏振旋转器采用了不同的策略，通过在短距离内实现TE和TM模式之间的强耦合来完成偏振转换。关键是破坏波导的几何对称性，常用的方法包括非对称蚀刻、侧壁倾斜等。当波导失去对称性时，TE和TM模式之间会产生耦合，在特定的耦合长度处可以实现完全的模式转换。
亚波长光栅结构提供了一种特别灵活的模式耦合实现方式。通过在波导中引入周期小于光波长的光栅结构，可以精确控制TE和TM模式的有效折射率和模式耦合强度。这种方法不仅可以实现高效的偏振转换，还具有较宽的工作带宽和良好的制造容差。
04.非互易器件与光学隔离技术
在偏振管理技术中，最具挑战性的部分是实现非互易功能，即使器件对正向和反向传播的光表现出不同的响应。这类器件，特别是光学隔离器和环行器，在保护激光器免受反射光干扰方面发挥重要作用。
传统的光学隔离技术主要依赖磁光材料的法拉第效应。当线偏振光通过处于磁场中的磁光材料时，偏振面会发生旋转，旋转角度与材料厚度和磁场强度成正比。法拉第效应的一个重要特性是非互易性：正向和反向传播的光会产生相同方向的偏振旋转，这与几何双折射的互易性形成对比。

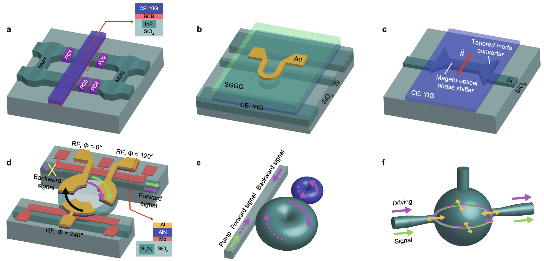

图5：片上非互易器件的多种实现方案，展示(a)基于马赫-曾德干涉仪的隔离器/环行器结构，(b)集成铈掺杂钇铁石榴石的隔离器，(c)直接键合技术实现的结构，(d)声光调制型隔离器，(e)基于受激布里渊散射的隔离器，(f)光机械非互易器件
硅基集成的磁光隔离器面临材料兼容性的挑战。钇铁石榴石（YIG）和铈掺杂的钇铁石榴石等磁光材料与硅的晶格失配和热膨胀系数差异很大，直接生长困难。目前主要采用两种集成方法：异质外延生长和键合技术。异质外延虽然可以实现单片集成，但材料质量和光学损耗是主要问题。键合技术通过将在专用衬底上制备的高质量磁光薄膜转移到硅波导上，可以获得更好的材料特性，但工艺复杂性增加。
马赫-曾德干涉仪型光学隔离器将磁光效应与干涉原理巧妙结合。在干涉仪的上臂集成磁光材料，下臂保持为普通硅波导。输入的TE模式在进入上臂前先转换为TM模式，在磁光材料中经历非互易相移，然后再转换回TE模式。由于非互易相移的存在，正向和反向传播的光在输出端会产生不同的干涉结果，从而实现隔离功能。
无磁场的光学隔离技术正在快速发展，这些方法避免了磁性材料带来的复杂性。受激布里渊散射是其中一种方法，利用光波与声波的非线性相互作用产生非互易延迟。光机械系统通过机械振动的参与打破时间反演对称性，实现非互易光传输。时间调制方法通过对器件参数的周期性调制创造合成磁场效应。虽然这些方法避免了磁性材料，但通常需要额外的泵浦光或电驱动，系统复杂性有所增加。
05.新材料平台的发展趋势
硅基光电子偏振管理技术的发展不仅限于传统的硅-绝缘体上硅平台，各种新兴材料平台正在为偏振控制提供新的方案和可能性。这些材料平台各自具有独特的光学和材料特性，适用于不同的应用需求。
氮化硅平台因其极低的传播损耗而受到关注。氮化硅的折射率虽然比硅低，但与二氧化硅包层的折射率差仍然足以实现光的有效限制。更重要的是，氮化硅的双折射效应相对较小，这既是优势也是挑战：小的双折射减少了偏振敏感性，但也使得基于双折射的偏振操控更加困难。因此，氮化硅平台的偏振器件通常采用模式演化或几何不对称的设计方案。

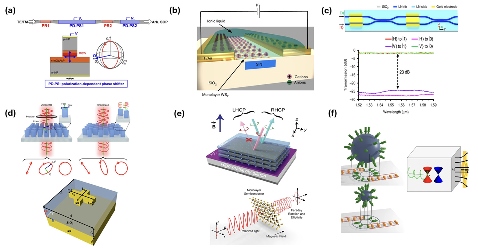

图6：新兴材料平台在偏振管理中的应用，包括(a)磷化铟平台的偏振控制应用，(b)铌酸锂器件的特性展示，(c)氮化硅-二硫化钨复合波导结构，(d)超表面偏振控制器件，(e)石墨烯太赫兹隔离器和2D半导体器件，(f)韦尔半金属的逆法拉第旋转应用
绝缘体上铌酸锂平台具有优异的电光特性和天然的双折射性能。铌酸锂晶体的双折射系数很大，可以在相对较短的长度内实现显著的偏振效应。同时，铌酸锂的线性电光效应使得可以通过施加电场来动态调节偏振状态，这为可调偏振器件提供了理想的材料基础。薄膜铌酸锂技术的发展使得高质量的铌酸锂薄膜可以键合到硅衬底上，结合了铌酸锂的优异光学特性和硅基工艺的成熟性。
2D材料为偏振控制带来了新的物理机制。石墨烯具有独特的线性能带结构和可调的费米能级，可以实现电调谐的法拉第旋转效应。黑磷的强面内各向异性使其成为天然的偏振器件材料，可以实现电控制的偏振转换。过渡金属硫化物如二硫化钼、二硫化钨等具有强的激子效应和谷极化特性，为偏振相关的光-物质相互作用提供了新的途径。
超材料和超表面技术代表了偏振控制的前沿发展方向。通过设计亚波长尺度的人工结构，可以实现天然材料无法达到的光学响应。超表面可以在单个界面上同时控制光的振幅、相位和偏振，实现功能高度集成的偏振控制器件。这些结构的设计自由度很大，可以针对特定应用需求进行定制化设计。
韦尔半金属等拓扑材料展现了独特的光学性质，如逆法拉第效应，为非互易光学器件提供了新的物理基础。这些材料的拓扑保护特性使得器件对制造缺陷和环境扰动具有天然的鲁棒性，这对于实用化的光电子集成芯片具有重要意义。
现代偏振管理技术的发展方向是将这些不同材料平台的优势进行有机结合，形成异质集成的解决方案。例如，可以将硅基波导用于信号传输和基础处理，铌酸锂用于高速电光调制，2D材料用于非线性光学效应，超表面用于复杂的偏振变换。这种多材料集成的方法虽然增加了工艺复杂性，但可以实现单一材料无法达到的综合性能。
随着制造工艺的进步和新材料的不断发现，硅基光电子偏振管理技术将继续向着更高性能、更低功耗、更紧凑集成的方向发展。这些技术进步将为光通信、光计算、光传感等应用领域提供更加可靠和高效的解决方案，推动光电子技术在更广泛领域的应用。
